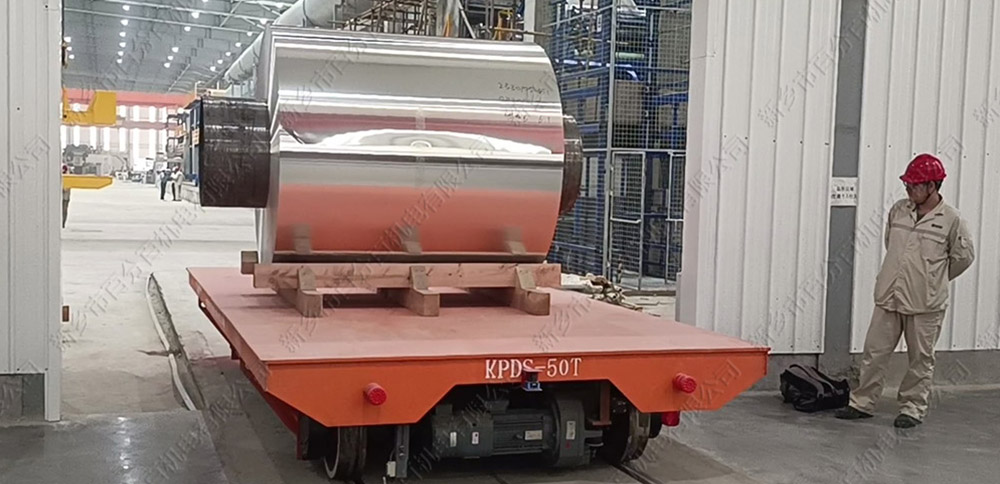

低壓軌道電動平車取電方式解析
發布時間：2025-04-02 瀏覽：716次
低壓軌道電動平車通常通過以下方式從軌道上取電：
☆ 集電靴（Collector Shoe）
◇ 原理：平車底部安裝金屬或碳材質的集電靴，與軌道表面直接滑動接觸，通過物理接觸傳導電流。
◇ 特點：需軌道表面清潔，適用于低電壓（如24V、36V），結構簡單但需定期維護。
☆ 導電輪（Conductive Wheels） ◇ 原理：平車的金屬車輪直接與帶電軌道接觸，左右輪分別連接正負極形成回路。 ◇ 特點：無需額外裝置，但對軌道絕緣性要求高，需避免軌道間短路。
☆ 滑觸線系統（Conductor Rail） ◇ 原理：類似地鐵第三軌，軌道旁設置專用導電軌，平車通過集電靴與其接觸取電。 ◇ 特點：適用于較長距離供電，需防護設計以防觸電。
☆ 接觸刷/碳刷（Contact Brushes） ◇ 原理：彈簧加壓的碳刷緊貼軌道，減少接觸電阻和磨損，適合頻繁移動場景。 ◇ 特點：接觸穩定，維護周期較長，但碳刷需定期更換。 ◇ 分段供電：長軌道分段供電以避免電壓降，確保電力穩定。 ◇ 安全防護：配備過載保護、短路保護，確保低壓系統的安全性。
低壓軌道電動平車主要依賴直接接觸式取電，通過集電靴、導電輪或碳刷與軌道接觸，實現高效電力傳輸。系統設計需兼顧導電性、維護便利性及安全防護，確保在工業環境中的可靠運行。
